Описание котла Buderus Logamax U072-24K
Buderus Logamax U072-24K - двухконтурный газовый котел с закрытой ка
мерой сгорания для легкой установки на стене. Котел можно использовать только для закрытых систем теплоснабжения жилых помещений и эксплуатировать только с фирменными системами дымоотведения. Котел имеет вертикальные подключения с наружной резьбой.
Особенности котла Buderus Logamax U072-24K
- Атмосферная газовая горелка с предварительным смешиванием из нержавеющей стали состоит из 11 ламелей. Специальное размещение электродов на горелке обеспечивает равномерный розжиг горелки и 100% контроль наличия пламени. Диаметр форсунок на горелке позволяет эксплуатацию котла при давлениях газа от 9 до 35 мбар без дополнительной регулировки.
- Газовая арматура SIT Sigma 845 нового поколения с напряжением питания 24 В, специального противопожарного исполнения. При повышении температуры выше 170 °С автоматически прекращается подача газа. Корпус котла имеет дополнительную теплоизоляцию для защиты стенок котла от перегрева.
- Модулируемый вентилятор с автоматическим регулированием числа оборотов. Большой диапазон модуляции от 30 до 100 %.
- Первичный теплообменник для отопления изготовлен из меди (98 пластин) и не содержит сплавы олова/свинца со сроком службы 15 лет.
- Вторичный пластинчатый теплообменник (ГВС) для двухконтурных моделей U 072 – 24K выполнен из высококачественной нержавеющей стали.
- Циркуляционный трехскоростной насос независимо от скорости его работы обеспечивает расход ГВС в полном объеме.
- Подключение дымохода 60/100 мм. Возможно раздельное отведение продуктов сгорания и подачи воздуха 80/80 при установке адаптера (дополнительная опция). Допустимые длины дымоходов: 60/100 - 5,5 м; 80/80 - 30 м. Регулирование длины дымохода производится программно настройками автоматики без необходимости дополнительной установки дроссельной шайбы.
- В дымовом канале установлена трубка Пито, которая обеспечивает стабильную работу котла при температурах до -30 °С .
- ЖК-дисплей выводит на экран рабочие параметры и стандартные коды ошибок. Настройка параметров осуществляется при помощи кнопок на панели и дисплея с подсветкой. Все параметры котла диагностируются и настраиваются при помощи автоматики.
- Ограничитель температуры, защищает теплообменник от перегрева.
- Управление работой котла возможно с помощью регуляторов Open Therm (CR50).

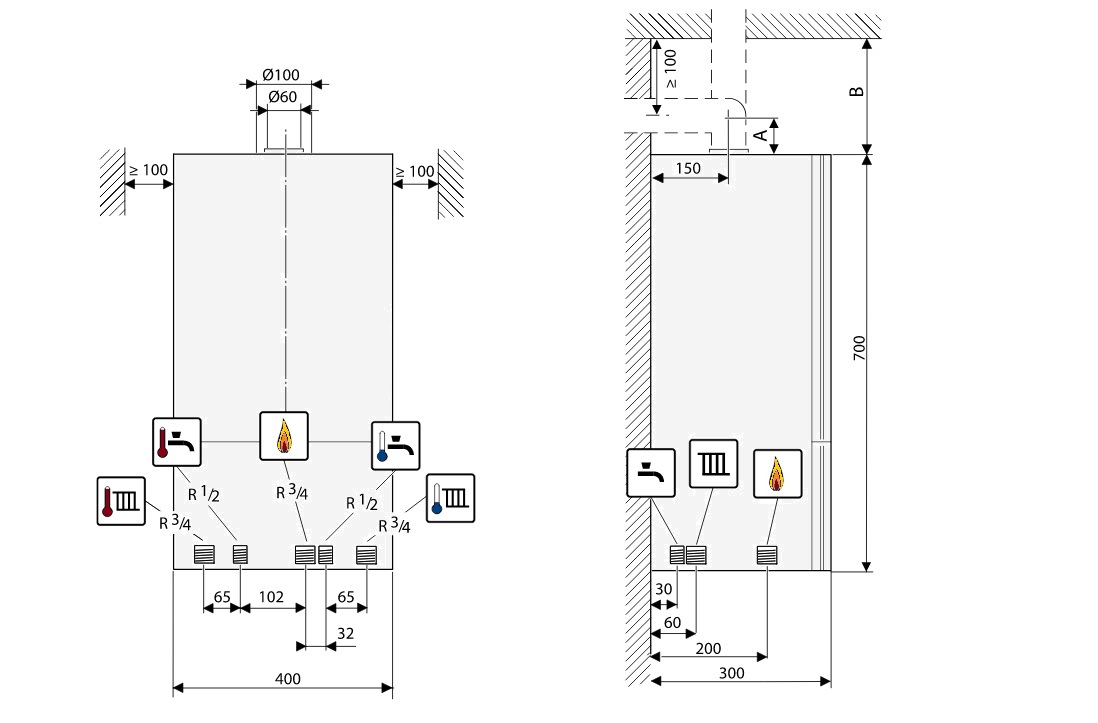

Гидравлические подключения и размеры для подключения котла Logamax U072.
Системы отвода дымовых газов для котлов с закрытой камерой Buderus Logamax U072.
Для газового отопительного котла с закрытой камерой сгорания Logamax U072 существует 2 варианта исполнения дымовой трубы:
- Концентрические (коаксиальные) трубопроводы Ø60/100– подача воздуха на горение осуществляется по внешней трубе, удаление продуктов сгорания производится по внутренней трубе.
- Использование раздельных трубопроводов Ø80/80- подача воздуха на горение и отведение продуктов сгорания производится по различным трубам. В этом случае к трубе для отвода продуктов сгорания предъявляются повышенные требования по обеспечению газоплотности.
Кроме того дымовые газы можно отводить от котла Logamax U072 как горизонтально так и вертикально. С забором воздуха как из помещения, где установлен котел, так и снаружи. В котле Logamax U072 предусмотрен выход для дымоотведения Ø60/100 для горизонтального отведения дымовых газов при помощи комплекта коаксиальной трубы. Если используется другой способ дымоотведения, то необходим адаптер для перехода на другую систему (см. в таблице).
Дополнительное оборудование для горизонтальной и вертикальной систем дымоотведения для котла Logamax U072.
| Дополнительное оборудование для горизонтальной системы дымоотведения | Дополнительное оборудование для вертикальной системы дымоотведения | ||
 |
Ø60/100 – соединительный отвод 90°, Ø60/100 |  |
Ø 60/100 – адаптер для подключения к котлу, Ø60/100 |
 |
Ø80/80 – адаптер для подключения раздельной системы дымоходов Ø80/80 к Ø60/100 |  |
Ø80/80 – адаптер для подключения раздельной системы дымоходов Ø80/80 к Ø60/100 |
Температура поверхности трубы приточного воздуха для горения не превышает 85 0С. Поэтому не требуется соблюдать минимальные расстояния до горючих строительных материалов или материалов, из которых изготовлена встроенная мебель. Температура поверхности газоотводящей трубы длиной меньше 3 м может быть выше 85 0С. В этом случае необходимо предусмотреть меры изоляции газоотводящей трубы от горючих материалов.

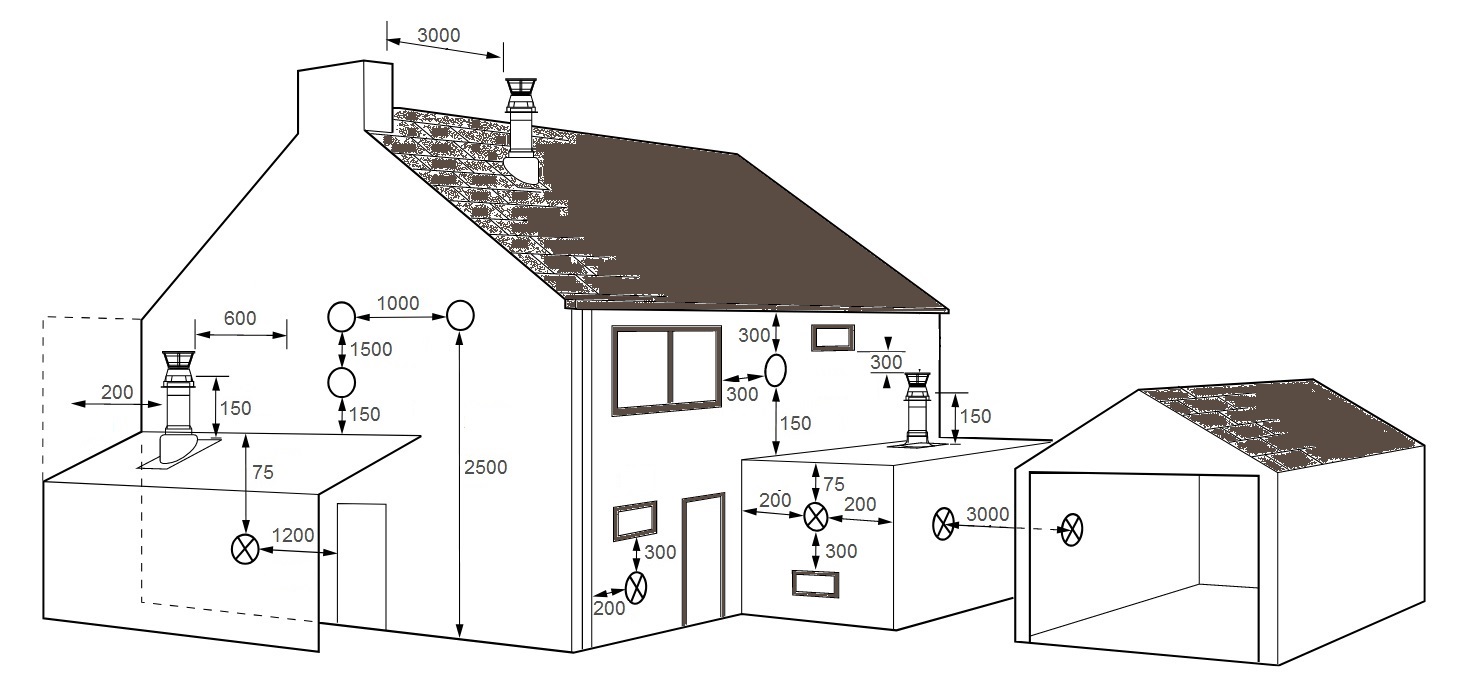

Допустимые положения дымовой трубы снаружи здания относительно наружных конструктивных элементов здания.
Газовый отопительный котел с забором воздуха из помещения не рекомендуется устанавливать в помещениях, где постоянно пребывают люди. Для приточной и вытяжной вентиляции помещения должны предусматриваться одно или два приточно-вытяжных отверстия с живым сечением 2×75 см2 или 1×150 см2.
Газовый отопительный котел с забором воздуха снаружи помещения мощностью до 50 кВт могут устанавливаться в бытовых помещениях без каких-либо дополнительных требований.

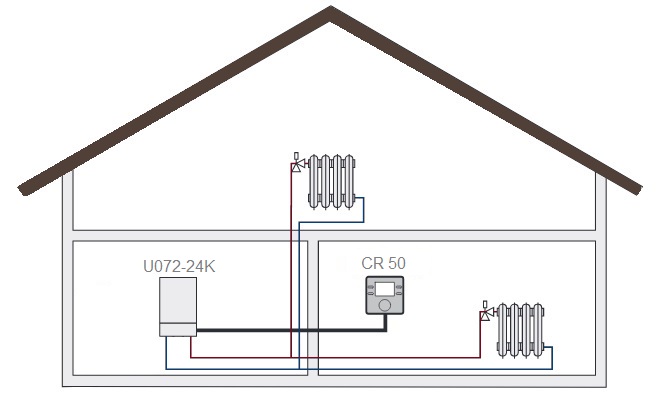

Комнатный регулятор CR50 для Buderus Logamax U072-24K
Панель управления газовых котлов Logamax U072 позволяет осуществлять управление системой отопления в зависимости от комнатной температуры. Для настенных газовых котлов Logamax U072 рекомендуется два типа регуляторов - программируемый регулятор комнатной температуры OpenTherm TM CR50 или простой регулятор комнатной температуры Logamatic T6360.
CR50 - это пульт управления с протоколами как EMS так и OpenTherm. Регулятор автоматически определяет котел и приспосабливается под его работу. Принцип работы регулятора «Нажми и поверни» после 3 базовых настроек (язык, дата, время) упрощает его использование.
Доступные программы и особенности:
- Простая временная программа и отображение энергопотребления.
- Недельная программа с настройкой 6 контрольных точек.
- Множество настроек по умолчанию для мгновенной работы.
- Автоматическое переключение режимов зима/лето (при наличии датчика наружной температуры).
- Программа «Отпуск» со свободно переключаемой температурой и легким управлением
- Функция «info» для системной информации.
- Отображение интервалов технического обслуживания.
- Отображение кодов и истории ошибок.
- Улучшенная четкость дисплея, без подсветки.
| Тип характеристики CR50 |
|
| Размеры В /Ш/Г | 94/94/25 мм |
| Питание | 10-24В (EMS), 8-18В (OT) |
Программируемый регулятор комнатной температуры CR50 устанавливают в контрольном помещении, в котором не должно быть термостатических вентилей на отопительных приборах или они должны быть полностью открыты. Обмен данными с регулятором по двухпроводной шине (для защиты от обратной полярности). ЖК дисплей отображает информацию в цифровом и графическом виде. На экран выводится текущая температура, наружная температура, индикация статуса работы горелки котла и коды ошибок. Диапазон настройки комнатной температуры 10...39 ° С с шагом настройки 0,5 °С.
Комплект концентрического дымохода длиной 810 мм
Концентрический (коаксиальный) трубопровод 60/100 длиной 820 мм – подача воздуха на горение осуществляется по внешней трубе, удаление продуктов сгорания производится по внутренней трубе. В этом случае выполняется дополнительное требование по газоплотности, т.к. продукты сгорания дополнительно изолированы потоком воздуха подаваемого на горение
Ввиду высокой эффективности работы газовых конвекционных отопительных котлов Logamax U072 в трубе для отведения дымовых газов может образовываться конденсат из паров Н2О, находящихся в продуктах сгорания. Поэтому при монтаже горизонтальных концентрических труб для конвекционных газовых отопительных котлов Logamax U072 (закрытая камера сгорания) следует выполнять следующее требование: монтаж дымовой трубы необходимо выполнять с уклоном 3° (5,2 см на метр трубы) в сторону движения дымовых газов (для отвода конденсата от котла).
